Barra magnética de prueba, diámetro 26 mm (12.400 Gs, 102 N)
La barra magnética de prueba con un diámetro de 26 mm se utiliza para la inspección y detección de impurezas metálicas y magnéticas en materiales seleccionados. Puede emplearse tanto en mezclas secas como en sustancias líquidas.
En su interior contiene un núcleo magnético con potentes imanes NdFeB, que proporcionan la fuerza suficiente para detectar impurezas magnéticas. Mediante movimientos circulares se puede comprobar si el material contiene partículas magnéticas. Estas quedan atrapadas en la parte activa de la barra.
Para su posterior eliminación, basta con tirar del mango y las impurezas se desprenden automáticamente de la superficie de la barra. No es necesario realizar una limpieza manual prolongada.

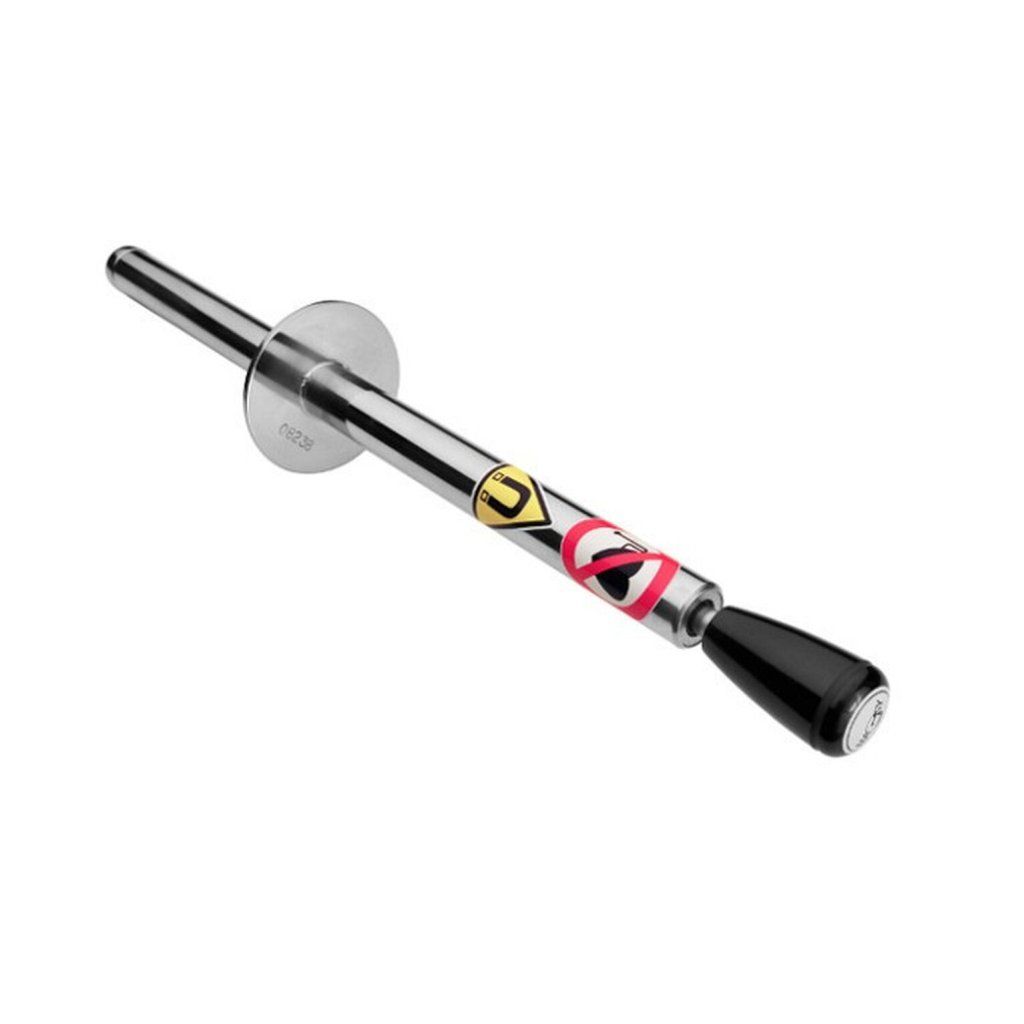

Así es como se ve nuestra barra magnética de prueba.
La barra magnética de prueba está fabricada en acero inoxidable conforme a las normas DIN 1.4301 / AISI 304 / ČSN 17240, con acabado superficial pulido. Su peso es de 1,1 kg. El diámetro de la parte magnética es de 26 mm y la longitud de 150 mm. La barra magnética de prueba está equipada con imanes de neodimio con una fuerza de desprendimiento de 102 N.
Procedimiento de medición de la fuerza magnética
La medición se realiza con un gaussímetro estándar en el punto con la mayor inducción magnética desde el punto de vista конструктиво, es decir, en la zona de las piezas polares o en el punto más bajo del arco del circuito magnético. La prueba se repite 3 veces, siempre en diferentes puntos del circuito magnético, y se calcula la inducción magnética media.
Procedimiento de medición de la fuerza de desprendimiento
La medición se realiza utilizando un patrón de acero pulido con un diámetro de 10 mm y una altura de 20 mm. La medición se lleva a cabo en el punto con la mayor fuerza de desprendimiento, es decir, en la zona de las piezas polares o en el punto más bajo del arco del circuito magnético. Se registra la fuerza a la que se produce el desprendimiento del patrón. La prueba se repite 3 veces y se calcula la fuerza media de desprendimiento.
Para su información: 10 N ≈ 1 kg.
La fuerza de desprendimiento resultante depende de muchos factores, como las dimensiones del patrón, el espacio de aire entre el patrón y el circuito magnético probado, el acabado superficial del patrón, etc.
La barra magnética de prueba está diseñada para la inspección y el control de materiales a granel y líquidos con el fin de detectar la presencia de impurezas metálicas o magnéticas. Es una herramienta eficaz para trabajadores de la industria alimentaria, la agricultura, la construcción, la industria química, la industria automotriz y en empresas de producción donde se manipulan materiales secos o líquidos.
Principales ventajas
-
Pruebas de impurezas magnéticas y metálicas en mezclas secas y líquidas
-
Alta potencia magnética
-
Manejo cómodo y limpieza sencilla
-
Alta calidad de fabricación
La barra de prueba está equipada con un núcleo magnético con imanes de neodimio. El núcleo está alojado dentro de la barra y puede desplazarse hacia arriba y hacia abajo según sea necesario. La parte exterior de la barra está fabricada en acero inoxidable (calidad 1.4301 / AISI 304 – apto para uso alimentario) con acabado pulido.
El mango de la barra está hecho de plástico duro para facilitar su manejo. De forma estándar, la barra puede utilizarse en condiciones térmicas de hasta 80 °C. No se recomienda superar esta temperatura, ya que podría producirse una desmagnetización progresiva.
Parámetros adicionales
| Categoría: | Imanes industriales |
|---|---|
| EAN: | 8595133919531 |
| Acabado superficial: | Pulido, valor Ra inferior a 0,1 µm |
| Apto para uso alimentario: | SÍ |
| Diámetro de la barra (mm): | 26 mm |
| Fuerza de desprendimiento (N): | 102 N |
| Inducción magnética (Gs): | 12.400 Gs |
| Longitud de la superficie magnética (mm): | 150 mm |
| Material: | acero inoxidable DIN 1.4301 /AISI 304 / ČSN 17240 |
| Peso (kg): | 1,1 |
| Resistencia térmica (°C): | Nuevo |
| Tipo de imán: | Neodimio (NdFeB) |
